Estadio Ciudad de Valencia PVC-Membrandach und Seilnetzprojekt

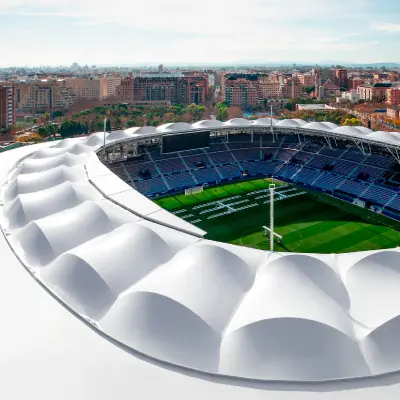

Das Estadio Ciudad de Valencia in Valencia, Spanien, die Heimspielstätte von Levante UD, verfügt über ein modernes PVC-Zugmembrandach, das sämtliche Tribünen mit insgesamt 28 individuell gefertigten Membranpaneelen überdeckt. Im Zuge der Modernisierung zur Erfüllung der Anforderungen von LaLiga sowie der Standards von UEFA und FIFA bietet das Stadion heute vollständigen Wetterschutz für mehr als 26.000 Zuschauer. Das Projekt wurde in Zusammenarbeit mit unserem Schwesterunternehmen Birdair realisiert. Die Dachkonstruktion wird von zwei markanten Stahlbögen sowie einem hochfesten Seilnetzsystem getragen. Taiyo Europe war für die Detailplanung, Fertigung und Montage der gesamten Membrandachkonstruktion verantwortlich und schuf eine optimale Verbindung aus Funktionalität, Ingenieurskunst und architektonischer Eleganz.

Hintergrund und Modernisierungsanforderungen

Das Estadio Ciudad de Valencia wurde vor mehreren Jahrzehnten eröffnet und benötigte eine umfassende Modernisierung, um den Anforderungen des modernen Profifußballs gerecht zu werden. Mit dem sportlichen Erfolg von Levante UD und den Ambitionen auf europäische Wettbewerbe stiegen auch die infrastrukturellen Anforderungen an das Stadion. Eine der wichtigsten Maßnahmen war die vollständige Überdachung aller Zuschauerbereiche. Vor der Renovierung waren die Besucher der intensiven Mittelmeersonne sowie gelegentlichen Regenfällen ausgesetzt, was den Komfort und das Stadionerlebnis beeinträchtigte. Daher entschied sich der Verein für eine leichte, langlebige und architektonisch ansprechende Membrandachlösung – ein Bereich, in dem Taiyo Europe und Birdair weltweit über jahrzehntelange Erfahrung verfügen.

Innovative Seilnetz- und Bogenkonstruktion

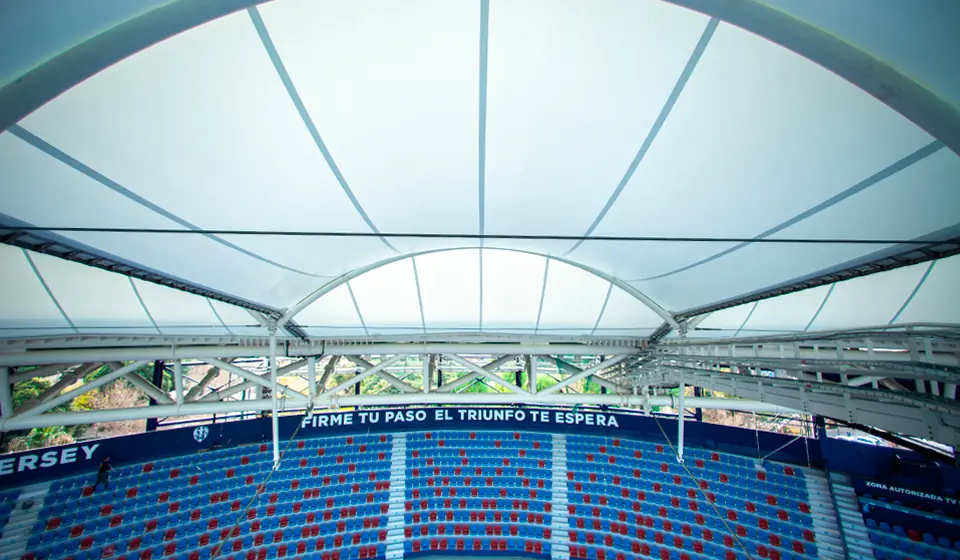

Die Dachkonstruktion wird von zwei großen Stahlbögen getragen, die die gesamte Breite des Stadions überspannen. Dadurch konnten störende Stützen vermieden und freie Sichtlinien auf das Spielfeld gewährleistet werden. Das Seilnetzsystem verteilt die Lasten gleichmäßig auf die 28 PVC-Membranpaneele und sorgt für Stabilität bei Windlasten, außergewöhnlichen Wetterbedingungen und anderen dynamischen Belastungen. Die Kombination aus Stahlbögen und Seilnetz ermöglicht eine leichte, aber äußerst robuste Konstruktion mit einer markanten architektonischen Erscheinung.

Die Stahlbögen wurden außerhalb der Baustelle vorgefertigt und in mehreren Bauabschnitten montiert, um den Spielbetrieb von Levante UD möglichst wenig zu beeinträchtigen. Jede Bogenkonstruktion wurde in speziell verstärkten Fundamenten verankert, die auch extremen Belastungen standhalten und gleichzeitig die elegante Dachform dauerhaft gewährleisten.

Zuschauerkomfort und Wetterschutz

Mit einer überdachten Fläche von rund 9.000 Quadratmetern bietet das neue Membrandach vollständigen Schutz für sämtliche Zuschauerplätze. Die transluzente PVC-Membran lässt natürliches Tageslicht durch und reduziert dadurch den Bedarf an künstlicher Beleuchtung bei Tagesveranstaltungen. Gleichzeitig verbessert die Dachkonstruktion die Akustik im Stadion, indem sie den Schall der Fans reflektiert und eine intensivere Atmosphäre auf den Tribünen schafft.

An Regentagen sorgt ein integriertes Entwässerungssystem für die kontrollierte Ableitung von Niederschlagswasser. Während der heißen Sommermonate reduziert die Membran die direkte Sonneneinstrahlung erheblich und trägt zu einem angenehmen Innenraumklima bei. Dadurch entsteht eine optimale Balance zwischen Lichtdurchlässigkeit, Komfort und Witterungsschutz.

Projektumfang und technische Exzellenz

Das gesamte Dachsystem besteht aus 28 präzise gefertigten PVC-beschichteten Polyester-Membranpaneelen, die mittels Hochfrequenzschweißtechnik verbunden wurden, um maximale Festigkeit und Witterungsbeständigkeit zu gewährleisten. Mit einer Gesamtfläche von etwa 9.000 Quadratmetern demonstriert das Projekt die Leistungsfähigkeit moderner Membranarchitektur im Stadionbau.

Von der detaillierten Planung und numerischen Strukturanalyse über die Fertigung bis hin zur Montage und Vorspannung der Membran übernahm Taiyo Europe sämtliche Projektphasen. Jedes Membranpaneel wurde mithilfe modernster 3D-Modellierungssoftware individuell gefertigt, um die komplexe Geometrie der Dachkonstruktion exakt abzubilden. Die Montagearbeiten erfolgten überwiegend nachts und während spielfreier Zeiten, um den laufenden Stadionbetrieb nicht zu beeinträchtigen.

Materialauswahl: Warum PVC-beschichtetes Polyester?

Für das Projekt wurde hochwertiges PVC-beschichtetes Polyestergewebe ausgewählt, das zahlreiche technische Vorteile bietet. Das Material zeichnet sich durch eine Lebensdauer von mehr als 25 Jahren aus und bietet eine hervorragende Beständigkeit gegenüber UV-Strahlung, Feuchtigkeit und Umwelteinflüssen. Aufgrund seines geringen Gewichts reduziert es die Anforderungen an die Stahlkonstruktion erheblich und ermöglicht wirtschaftlichere Tragwerkslösungen.

Darüber hinaus besitzt die Membran selbstreinigende Eigenschaften, da Regenwasser Schmutzpartikel von der Oberfläche abträgt. Das Material erfüllt internationale Brandschutzanforderungen und kann nach Ende seiner Nutzungsdauer recycelt werden. Diese Eigenschaften unterstützen die Nachhaltigkeitsziele von Taiyo Europe und tragen zur langfristigen Wirtschaftlichkeit des Projekts bei.

Einhaltung der Standards von LaLiga, UEFA und FIFA

Moderne Fußballstadien müssen zahlreiche technische und sicherheitsrelevante Anforderungen erfüllen. Das neue Dach des Estadio Ciudad de Valencia wurde entwickelt, um sämtliche Vorgaben von LaLiga, UEFA und FIFA zu erfüllen. Dazu gehören Anforderungen an überdachte Sitzplätze, Sicherheitskonzepte, Fluchtwege, Beleuchtungsbedingungen für Fernsehübertragungen sowie Brandschutz- und Lastannahmen.

Die Dachkonstruktion erfüllt die Anforderungen der UEFA-Kategorie 3 und ermöglicht damit die Austragung internationaler Wettbewerbe. Während des gesamten Projekts arbeitete Taiyo Europe eng mit lokalen Behörden, Ingenieurbüros und dem Management von Levante UD zusammen, um die vollständige Konformität mit allen relevanten Standards sicherzustellen.

Montageprozess und technische Herausforderungen

Die Installation einer 9.000 Quadratmeter großen Dachkonstruktion über einem bestehenden Stadion stellte eine erhebliche technische Herausforderung dar. Zu Beginn wurde die vorhandene Struktur mittels Laserscanning digital erfasst, um sämtliche Abmessungen präzise zu überprüfen. Anschließend wurden die Stahlbögen in Segmenten angeliefert und vor Ort montiert.

Nach der Verstärkung der Fundamente wurden die Bögen mithilfe von Mobilkränen positioniert. Im nächsten Schritt erfolgte die Installation und Vorspannung des Seilnetzes. Danach wurden die einzelnen PVC-Membranpaneele ausgerollt, befestigt und exakt gespannt. Der gesamte Montageprozess wurde innerhalb von sechs Monaten abgeschlossen – ohne Sicherheitsvorfälle und mit minimalen Auswirkungen auf den Spielbetrieb von Levante UD.

Vorteile für Levante UD und seine Fans

Das neue PVC-Membrandach hat das Stadionerlebnis im Estadio Ciudad de Valencia grundlegend verbessert. Alle Zuschauerplätze sind nun vor Sonne und Regen geschützt, wodurch der Komfort erheblich gesteigert wurde. Die verbesserte Akustik sorgt für eine intensivere Atmosphäre und stärkt den Heimvorteil von Levante UD.

Neben Fußballspielen kann das Stadion nun auch für Konzerte, Veranstaltungen und weitere Großereignisse genutzt werden. Dadurch entstehen zusätzliche Einnahmequellen für den Verein. Gleichzeitig erfüllt das Stadion langfristig die Anforderungen nationaler und internationaler Wettbewerbe und sichert seine Wettbewerbsfähigkeit für die kommenden Jahrzehnte.

Wichtige Merkmale

Zu den wichtigsten Merkmalen des Projekts gehören ein modernes PVC-Zugmembrandach, 28 individuell gefertigte Membranpaneele, zwei tragende Stahlbögen, ein hochfestes Seilnetzsystem, rund 9.000 Quadratmeter überdachte Tribünenflächen, vollständiger Wetterschutz für Zuschauer, verbesserte Stadionakustik, die Einhaltung von LaLiga-, UEFA- und FIFA-Standards, nachhaltige und recycelbare Materialien sowie die vollständige Projektabwicklung durch Taiyo Europe – von der Planung über die Fertigung bis hin zur schlüsselfertigen Übergabe.
